Markierungskonzept für Tiefgaragen
Ein durchdachtes Markierungskonzept für Tiefgaragen verbindet Verkehrsführung, Sicherheit und Orientierung. Diese Seite zeigt typische Bestandteile wie Bodenmarkierung im Parkhaus, Stellplatztypen, Pfeile, Sperrflächen, Stellplatznummerierung und Leitsystem. Die Beispiele dienen als Orientierung und müssen immer projektbezogen mit Planung, Brandschutz, Betreiberanforderungen und Produkthersteller abgestimmt werden. Das Tiefgaragen-Markierungskonzept ersetzt dabei keine Fachplanung.
Was ist ein Markierungskonzept für Tiefgaragen?
Ein Markierungskonzept für Tiefgaragen legt fest, welche Bodenmarkierungen, Pfeile, Symbole, Stellplatznummerierungen und Leitsystem-Elemente im Parkhaus eingesetzt werden. Es macht aus einzelnen Linien, Symbolen und Farben ein zusammenhängendes Orientierungs- und Sicherheitssystem.
Im Unterschied zum reinen Farbkonzept, das Wand-, Stützen- und Bodenfarben definiert, regelt das Markierungskonzept vor allem funktionale Markierungen. Dazu gehören Kennzeichnungen für Verkehr, Stellplätze, Sonderflächen, Orientierung und sicherheitsrelevante Bereiche.
Bestandteile eines Markierungskonzepts
Eine Bodenmarkierung im Parkhaus stellt andere Anforderungen als eine Außenmarkierung. Beleuchtung, Reifenabrieb, Reinigung, Untergrund, Beschichtungssystem und Nutzung bestimmen, welche Markierungsstoffe, Farben und Linienbreiten geeignet sind.

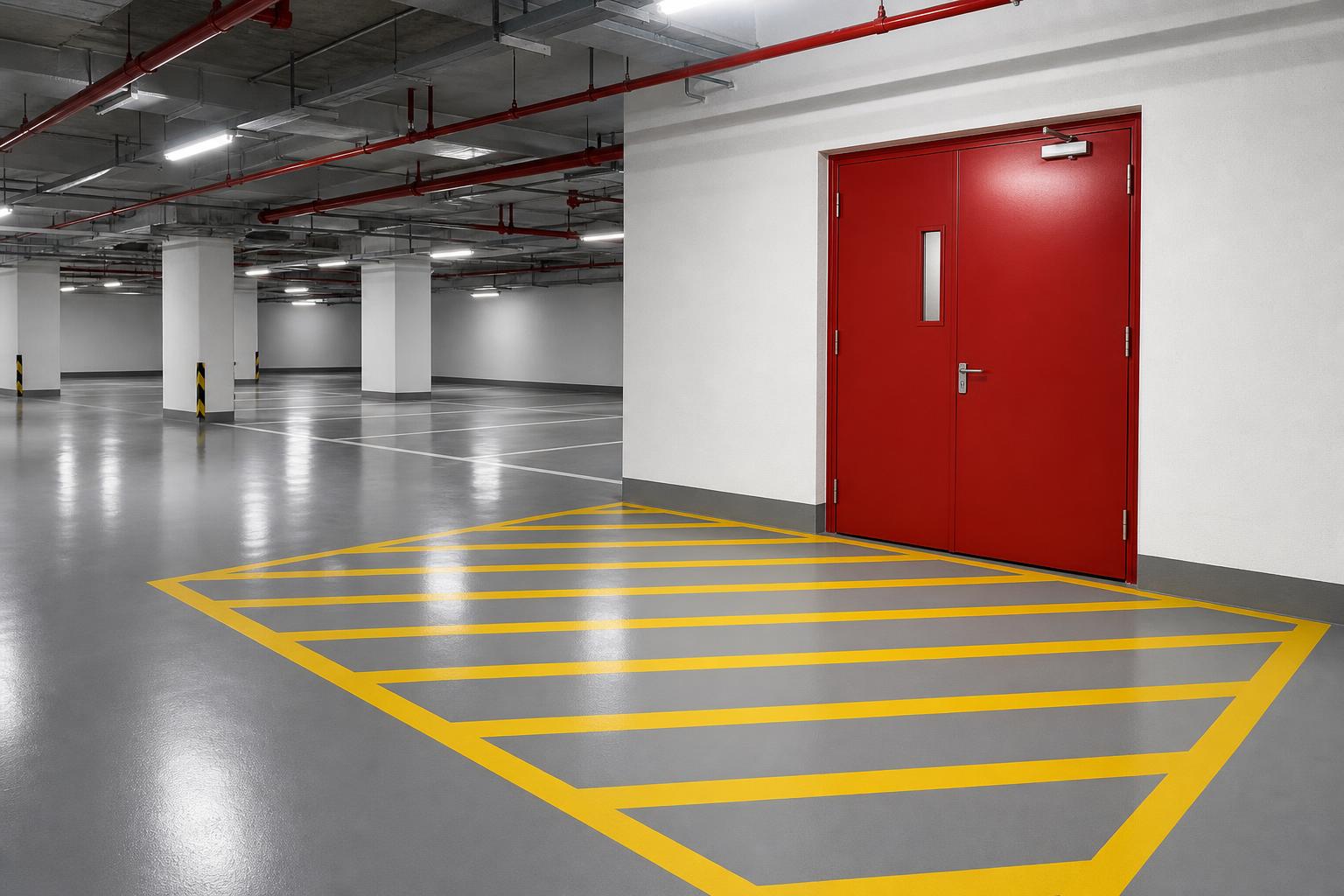

Fahrgassen und Sperrflächen: Klare Trennung zwischen befahrbarem Bereich und freizuhaltenden Zonen vor Brandschutztoren, Hydranten und Technikflächen. Sperrflächen werden häufig als Schraffur in einer kontrastreichen Warnfarbe ausgeführt. Die genaue Ausführung sollte mit Brandschutzplanung und Betreiber abgestimmt werden.
Stellplatzmarkierungen: T-Linien, durchgängige Stellplatzlinien, kurze T-Markierungen oder vollflächige Markierungen können je nach Nutzung, Untergrund und gewünschtem Erscheinungsbild eingesetzt werden. Ergänzend Stellplatznummerierung am Boden oder an der Wand.
Pfeile und Fahrbahnmarkierung: Richtungspfeile helfen an Entscheidungspunkten wie Rampen, Kreuzungen, Einfahrten und Ausfahrten. Auf langen Fahrgassen können wiederholte Pfeile die Orientierung unterstützen. Position und Häufigkeit sollten projektbezogen festgelegt werden.
Fußgängerführungen können durch kontrastreiche Flächen, Linien oder Querungsmarkierungen sichtbar gemacht werden. Die Gestaltung sollte so gewählt werden, dass sie keine amtliche Verkehrszeichenwirkung suggeriert, wenn diese nicht ausdrücklich vorgesehen ist.
Symbole und Sondermarkierungen: E-Lade-Piktogramme, Rollstuhl-Symbole oder Betreiberkennzeichnungen können mit kontrastierenden Flächen kombiniert werden. Farben, Symbole und Piktogramme sollten eindeutig, dauerhaft lesbar und mit dem Betreiberkonzept abgestimmt sein.

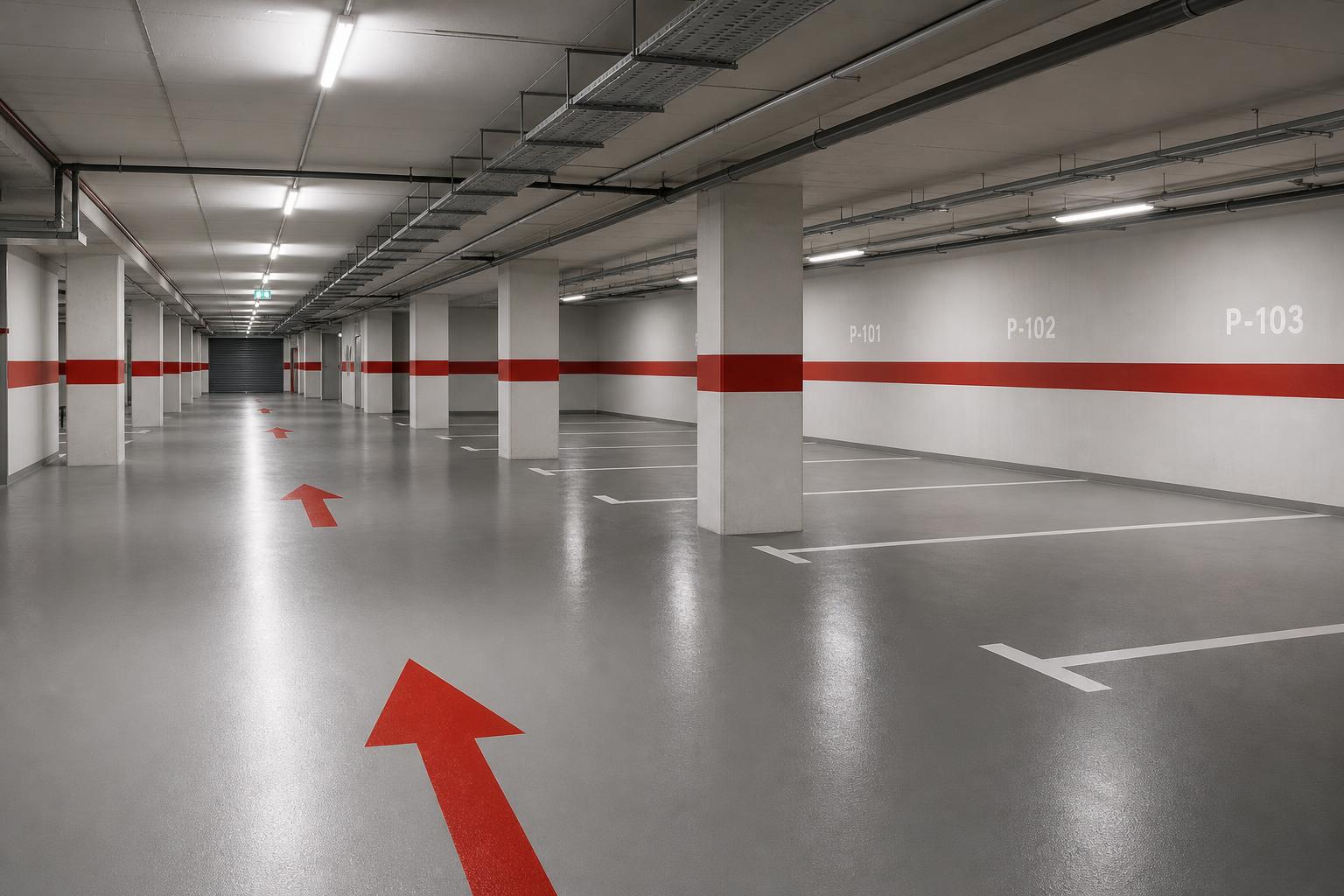

Leitsystem in der Tiefgarage: Umlaufende Farbbänder an Wand und Stützen, Ebenen-Codes, Ausfahrt-Pfeile und konsistente Wegeführung — das Leitsystem schafft Wiedererkennung über die ganze Garage.
Stellplatztypen im Markierungskonzept

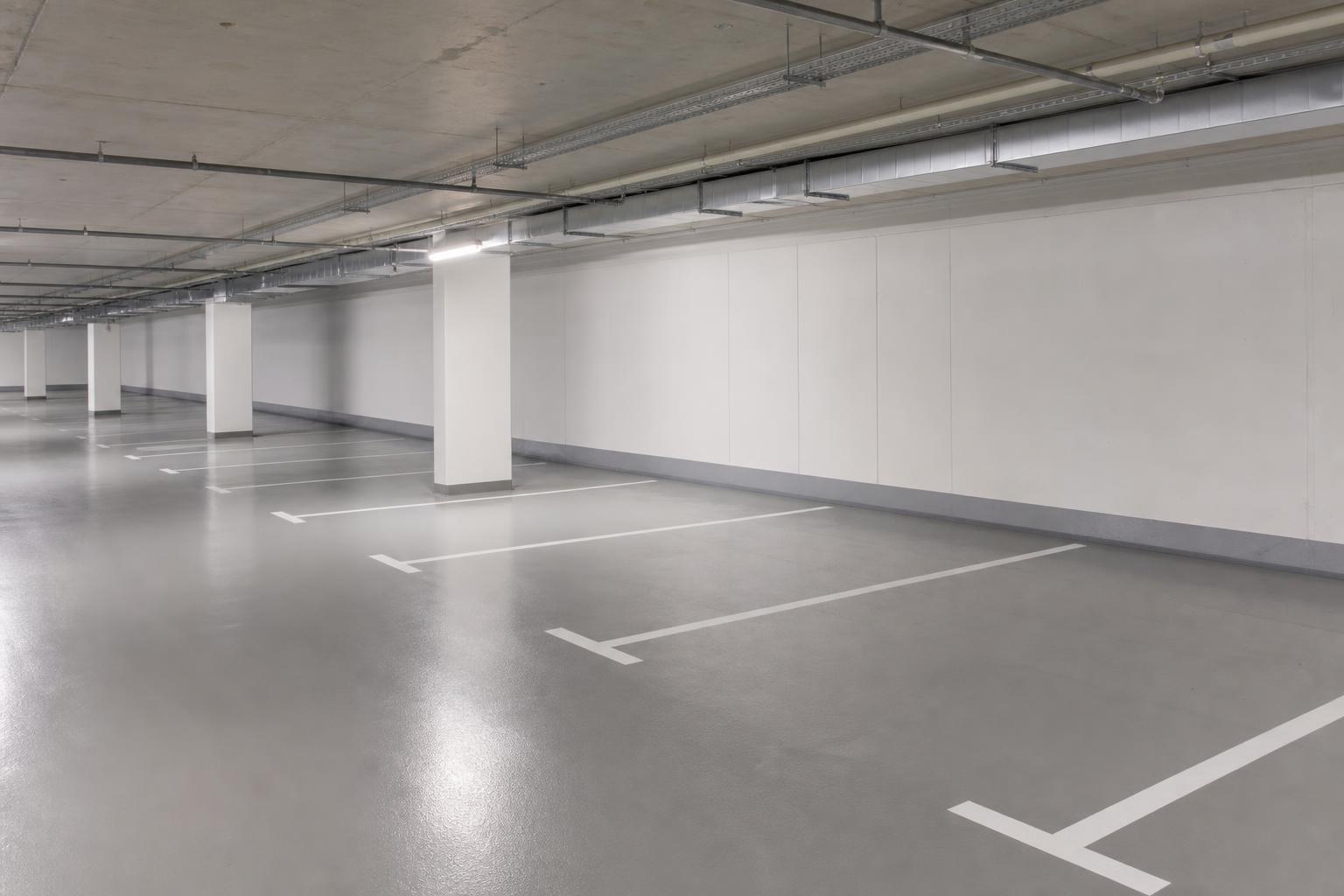

Standard-Stellplatz: Begrenzung über T-Linien, kurze Markierungen oder durchgängige Stellplatzlinien, häufig in Weiß oder einer anderen kontrastreichen Farbe. Die Stellplatznummerierung kann am Boden, an der Wand oder an Stützen angebracht werden.

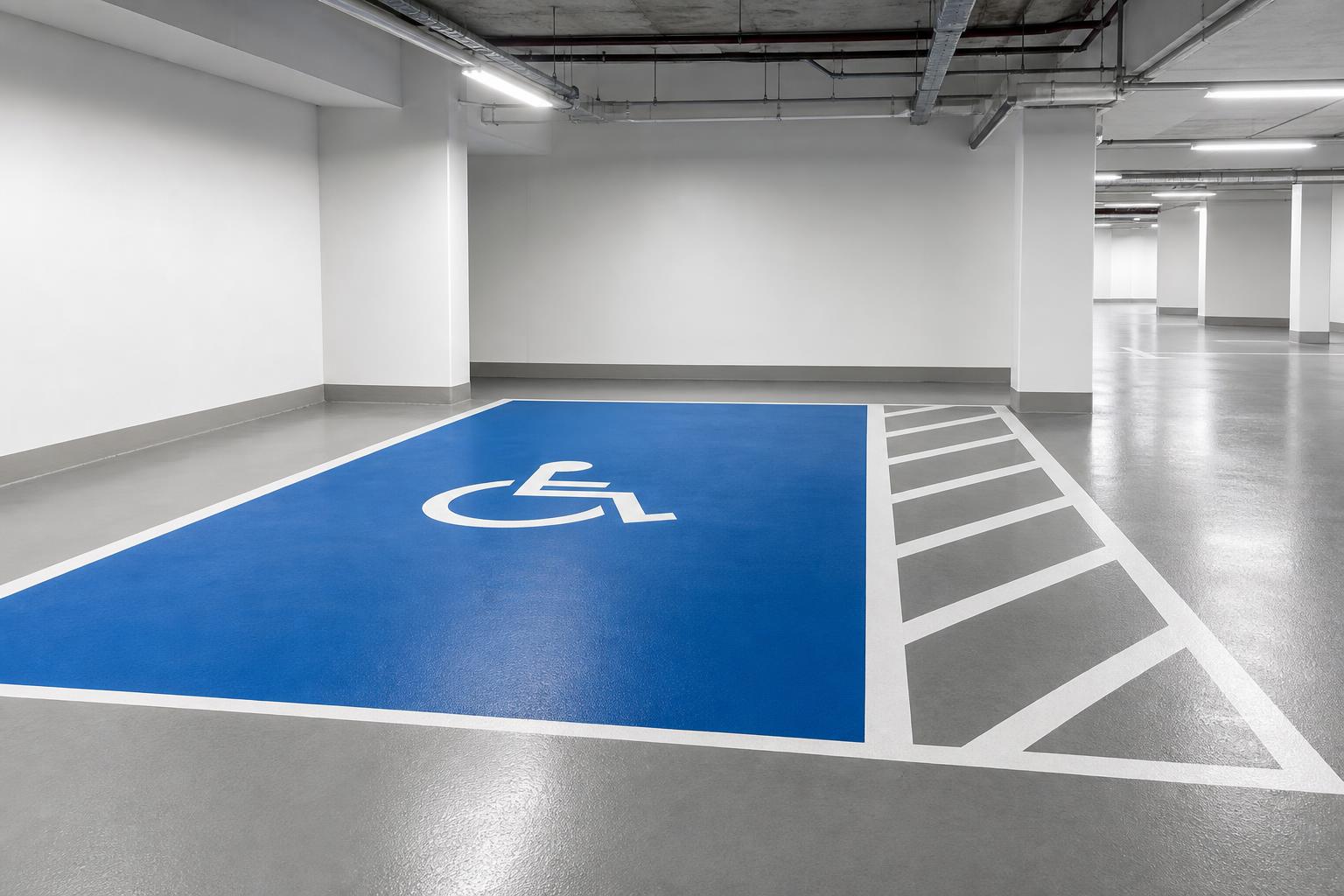

Barrierefreier Stellplatz: Barrierefreie Stellplätze sollten mit ausreichender Breite, gut erkennbarem Symbol und kontrastreicher Kennzeichnung geplant werden. Welche Anforderungen gelten, hängt unter anderem von Gebäudetyp, Nutzung, Bundesland und den projektbezogenen Vorgaben ab. Relevante Grundlagen können zum Beispiel DIN 18040-1 und die jeweilige Garagenverordnung sein.

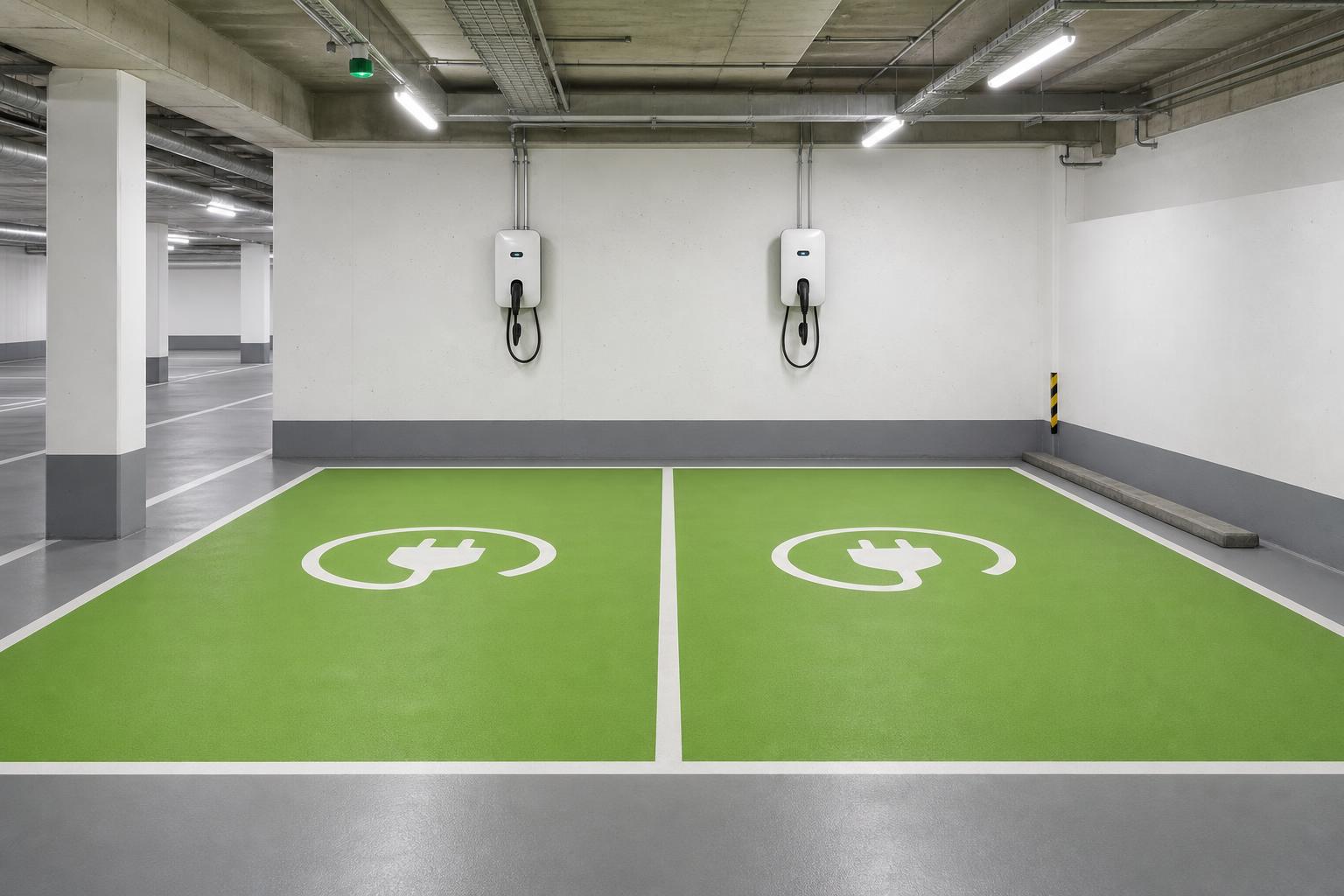

E-Ladeplatz: E-Ladeplätze können durch Lade-Piktogramm, farbliche Flächenmarkierung und gegebenenfalls Wand- oder Stützenschilder hervorgehoben werden. Bei mehreren benachbarten Ladepunkten ist eine konsistente Kennzeichnung sinnvoll. Die Anforderungen an Lade- und Leitungsinfrastruktur sowie die Kennzeichnung der Ladeinfrastruktur sind projektbezogen zu prüfen.
Frauenparkplatz: Frauenparkplätze können, sofern vom Betreiber vorgesehen, durch Bodenpiktogramm, Wandbeschilderung oder eine Kombination aus beidem gekennzeichnet werden. Die Kennzeichnung sollte eindeutig zur Betreiberregelung und Hausordnung passen.
Normen und Regelwerke
Ob und in welchem Umfang die Straßenverkehrs-Ordnung gilt, hängt unter anderem davon ab, ob die Fläche öffentlich zugänglich ist und welche Betreiberregelungen bestehen. Markierungen können sich an bekannten Verkehrslogiken orientieren, sollten aber nicht ohne Prüfung als amtliche Verkehrszeichen verstanden werden.
Sicherheits- und Gesundheitsschutzkennzeichnung kann, sofern Arbeitsstätten oder sicherheitsrelevante Bereiche betroffen sind, nach ASR A1.3 und DIN EN ISO 7010 relevant sein. Für barrierefreie Stellplätze können je nach Nutzung DIN 18040-1, Landesbauordnung und Garagenverordnung des jeweiligen Bundeslandes maßgeblich sein.
Bauliche Vorgaben für Garagen ergeben sich aus den Garagenverordnungen bzw. Sonderbauvorschriften der Länder. Anforderungen an Lade- und Leitungsinfrastruktur können sich aus dem GEIG ergeben. Die Kennzeichnung von Ladeinfrastruktur kann zusätzlich DIN EN 17186 betreffen.
Die hier genannten Normen und Regelwerke dienen der Orientierung. Verbindlich sind immer die projektbezogenen Vorgaben, insbesondere Brandschutzkonzept, Baugenehmigung, Landesrecht, Betreiberregelung, Ausführungsplanung und die Freigaben von Planer, Fachunternehmen und Produkthersteller.
Planungshinweis
Diese Inhalte ersetzen keine projektbezogene Fachplanung. Vor der Ausführung sollten Markierungskonzept, Untergrund, Beschichtungssystem, Rutschhemmung, Brandschutzanforderungen, Barrierefreiheit, Betreiberregelung und Herstellerfreigaben gemeinsam geprüft werden.
Planungs-Checkliste Markierungskonzept
- Verkehrsfluss festlegen: Einbahn oder Gegenverkehr, Rampenrichtung, Ein- und Ausfahrt
- Stellplatzraster und Stellplatztypen definieren: Standard, barrierefrei, E-Ladeplatz und gegebenenfalls Betreiber-Sonderplätze
- Stellplatznummerierung am Boden oder an der Wand — Wandnummerierung bleibt bei voller Garage lesbar
- Sperrflächen vor Brandschutztoren, Hydranten und Technikflächen einplanen
- Pfeile und Richtungshinweise an Entscheidungspunkten planen
- Leitsystem Tiefgarage mit Farbband, Ebenen-Codes und konsistenter Wegeführung festlegen
- Untergrund, Beschichtungssystem, Rutschhemmung, Reinigungsbelastung und Markierungsstoff abstimmen
- Norm- und Regelwerksbezug projektbezogen dokumentieren
- Musterfläche am Bauteil anlegen und Freigaben durch Planer, Brandschutz, Betreiber und Hersteller einholen
Beispiele aus der Galerie
Häufige Fragen zum Markierungskonzept
Was ist ein Markierungskonzept für Tiefgaragen?
Ein Markierungskonzept für Tiefgaragen legt alle funktionalen Bodenmarkierungen fest — Stellplatzlinien, Pfeile, Sperrflächen, Symbole, Stellplatznummerierung und Leitsystem-Elemente. Es schafft ein zusammenhängendes Orientierungs- und Sicherheitssystem.
Worin unterscheiden sich Markierungskonzept und Farbkonzept?
Das Farbkonzept regelt die Flächenfarben (Wände, Stützen, Boden); das Markierungskonzept regelt die funktionalen Markierungen (Linien, Pfeile, Symbole, Stellplatznummerierung). Beide werden in der Praxis gemeinsam geplant — siehe den 3D-Konfigurator unter /farbkonzept-tiefgarage.
Welche Normen sind für die Markierung in Tiefgaragen relevant?
Je nach Projekt können unter anderem ASR A1.3, DIN EN ISO 7010, DIN 18040-1, Landesbauordnungen, Garagenverordnungen, GEIG und DIN EN 17186 relevant sein. Welche Vorgaben verbindlich sind, muss projektbezogen geprüft werden.
Welche Stellplatztypen müssen markiert werden?
Typische Stellplatztypen sind Standardstellplätze, barrierefreie Stellplätze, E-Ladeplätze und optional Betreiber-Sonderplätze wie Frauenparkplätze oder reservierte Stellplätze. Jede Kennzeichnung sollte eindeutig, lesbar und mit der Betreiberregelung abgestimmt sein. Beispielszenarien finden Sie in der Galerie unter /farbkonzept-tiefgarage/galerie.
Wie werden E-Ladeplätze und barrierefreie Stellplätze gekennzeichnet?
E-Ladeplätze werden häufig durch Lade-Piktogramm, farbliche Flächenmarkierung und ergänzende Beschilderung hervorgehoben. Barrierefreie Stellplätze sollten kontrastreich, gut erkennbar und mit geeignetem Symbol markiert werden. Farben und Ausführung sind projektbezogen festzulegen. Beide Varianten sind in der Galerie als 3D-Szenario hinterlegt.
Wie funktioniert ein Leitsystem in der Tiefgarage?
Ein Leitsystem in der Tiefgarage kombiniert Richtungspfeile, umlaufende Farbbänder an Wand und Stützen, Ebenen-Codes und konsistente Stellplatznummerierung. Ziel ist Wiedererkennung über die ganze Garage hinweg — auch bei voller Belegung.
Welche Beschichtung hält Markierungen langfristig stand?
Markierungen sind nur so haltbar wie das Trägersystem. In Tiefgaragen kommen je nach Untergrund, Rissgefährdung und Beanspruchung unterschiedliche Oberflächenschutzsysteme zum Einsatz, zum Beispiel OS 8 für mechanisch stark belastete, nicht rissgefährdete Flächen oder OS 10 und OS 14 für rissgefährdete Bereiche. Mehr unter /systems.
